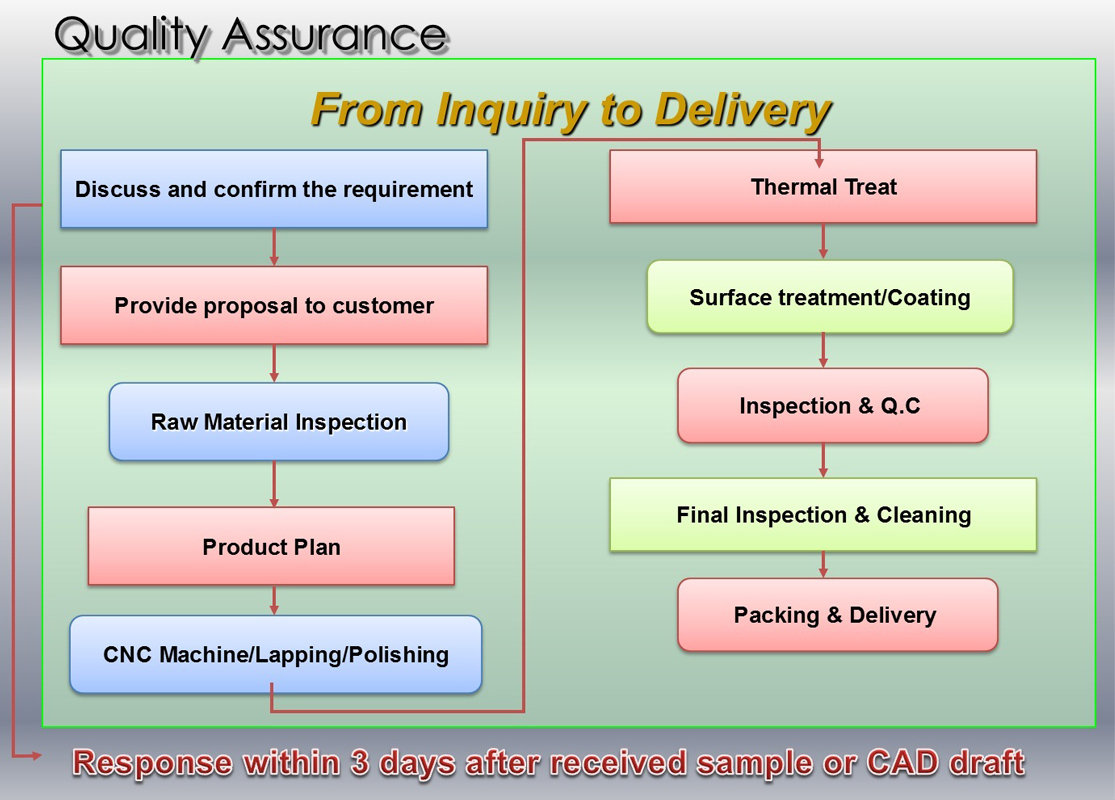

生產流程與品檢

生產流程與品檢


專業、品質、服務、創新
為子申應用材料的核心精神,也是我們與其他廠商的優勢差異

軸承廠生產流程:

1. 鍛件粗胚
2. 粗車加工
3. 調質熱處理
4. 時效處理
5. 淬火前車加工
6. 淬火
7. 回火穩定
8. 精加工
9. 終加工
10. 清洗裝配
11. 終檢包裝
12. 發貨出廠

精密加工及模具製造流程:

材料控制過程

原材料成分檢驗 > 原材料下料 > 鍛造及碾環過程 > 正火處裡 > 鍛件初車 > 鍛件調質 > 鍛件性能試驗

機械加工控制過程

材料進廠驗證 > 粗加工 > 調質處理 > 二次加工成型 > 淬火+回火穩定 >  精加工 > 齒加工 > 孔加工 終加工 >  成品零件清洗

裝配控制過程

成品零件分選 > 成品零件組裝配套 > 成品退磁清洗 > 成品終檢 > 成品打字 > 成品塗油包裝 > 成品發貨

各式加工設備及檢驗工具
Model / Marker X / Y /Z Travel (mm) Set Facility
Vertical Machining Center MV-1400 / Litz Hitech Crop' 1400 x 650 x 675 1 Taiwan
Vertical Machining Center LV-1100 / Litz Hitech Crop' 1100 x 520 x 550 7 Taiwan
Vertical Machining Center TW1364 / Topwell Machining Co., Ltd. 1300 x 640 x 610 10 Taiwan
Vertical Machining Center TW2260-VTC / Topwell Machining Co., Ltd. 2200 x 620 x 620 1 Taiwan
Vertical Machining Center TW1364 / Topwell Machining Co., Ltd. 1300 x 640 x 610 4 China
Vertical Machining Center TW1065 / Topwell Machining Co., Ltd. 1000 x 650 x 600 8 China
Mistutoyo Crysta-Apex C CNC Coordinate Measuring Machine 505 x 705 x 405 1 Taiwan
Model / Marker Specification Set Facility
CWB-8106AV CNC Coordinate Measuring Machine / Chien Wei 800 x 1000 x 600 1 Taiwan
Drop Indicator / Mitutoyo 100mm(Range) / 0.001mm(Accuracy) 1 Taiwan
High Precison Height Gauge / Mitutoyo 600mm(Range) / 0.001mm(Accuracy) 1 Taiwan
Surftest SJ-210 / Mitutoyo 25㎛ / 0.002㎛ 1 Taiwan
Block Gauge Set / Vertex 108pcs / set 2 Taiwan
Block Gauge Set / Vertex 87pcs / set 2 Taiwan
Digital Caliper / Sylvac 200,600(Range) / 0.01mm(Acc') 25 Taiwan
